MC2A / MC3 - 用于电感式和电阻式传感器的放大器

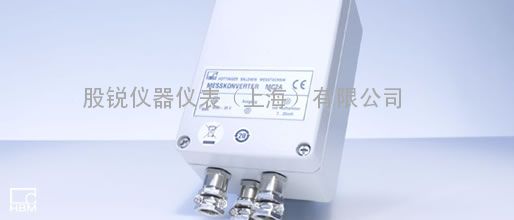

测量转换器 MC2A 组成电感式传感器的测量链主要有两个目的:

• 测量转换器为电感半桥提供外部电压
• 传感器信号转换成 直流信号.

一对 高精度电阻 连接到惠斯通电桥,组成电感半桥. 提供 1.8V,载频为5 kHz 对称桥路激励电压 .

测量转换器 MC3 用于将应变计组成一个 全桥电路或和应变传感器组成一个经济的测量系统.

MC3 为传感器提供桥路电压, 放大传感器的输出信号,并输出一个直流电压信号 -5V... 0 ... +5V.

限位开关 可以调整输出为 0 ... +5V.

通过可选设备,输出电流可以调整为4mA ... 20 mA.
