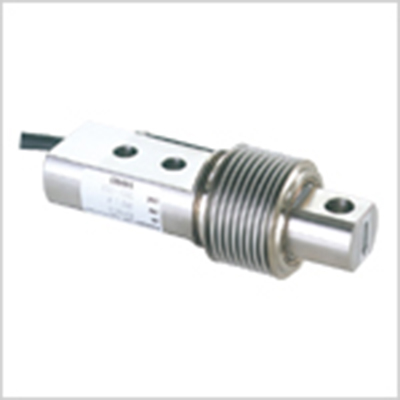

| CBE1-20K称重传感器 |
| 发布人：admin 发布时间：2015-07-31 |
|
|
 一、特点。
1、体积小，重量轻，采用全不锈钢结构。
2、适用于腐蚀性环境
3、低负载用梁式、全不锈钢制。OIML R60(C3)品。
额定量程：CBE1-＊-C3[OIML规格品]10 kg ～ 200 kg
CBE1-＊[普通品(日译一般品)] 49.03 N {5 kgf}～1.961 kN {200 kgf}
二、规格。
|
额定量程
|
49.03 N {5 kgf}～1.961 kN {200 kgf}
|
|
安全过载
|
150 %R.C.
|
|
过载
|
200 %R.C.
|
|
额定输出
|
2 mV/V±0.003 mV/V
|
|
非线性
|
0.05 %R.O.
|
|
滞后性
|
0.05 %R.O.
|
|
重复性
|
0.03 %R.O.
|
|
推荐激励电压
|
12 V 以下
|
|
大激励电压
|
20 V
|
|
零点平衡
|
±0.02 mV/V
|
|
输入电阻
|
350 Ω ～ 450 Ω
|
|
输出电阻
|
345 Ω ～ 355 Ω
|
|
绝缘电阻
|
2 000 MΩ 以上(DC50 V)（电桥～主体之间）
|
|
补偿温度范围
|
－10 ℃～60 ℃
|
|
安全温度范围
|
－20 ℃～80 ℃
|
|
温度变化对零点的影响
|
0.03 %R.O./10 ℃
|
|
温度变化对输出的影响
|
0.03 %LOAD/10 ℃
|
|
电缆
|
φ6.3、带4芯屏蔽线5 m直接连接、带前端Y型压接端子
|
|
防护等级
|
IP67
|
|
弹性体的材质
|
不锈钢
|
|
重量
|
CBE1-5K～10K：约0.73kg；CBE1-20K～200K：约0.76kg
|
|
寿命
|
额定量程时1 000 000次
|
三、型号表。
|
型 号
|
额 定 量 程
|
固有频率
(Hz)
|
额定位移量
(参考值)
|
重量 (约kg)
|
|
CBE1-5K
|
49.03 N {5 kgf}
|
250
|
0.19
|
0.73
|
|
CBE1-10K
|
98.07 N {10 kgf}
|
384
|
0.21
|
|
CBE1-20K
|
196.1 N {20 kgf}
|
420
|
0.21
|
0.76
|
|
CBE1-50K
|
490.3 N {50 kgf}
|
555
|
0.25
|
|
CBE1-100K
|
980.7 N {100 kgf}
|
1 250
|
0.23
|
|
CBE1-200K
|
1.961 kN {200 kgf}
|
1 428
|
0.32
|
|
|
|
|
|
|
|
|
