量程：
|
型式
|
定格容量
|
|
TCF-0.2N
|
0.2N・m
|
0.020kgf-m
|
|
TCF-0.5N
|
0.5N・m
|
0.050kgf-m
|
|
TCF-1N
|
1N・m
|
0.102kgf-m
|
|
TCF-2N
|
2N・m
|
0.204kgf-m
|
|
TCF-5N
|
5N・m
|
0.510kgf-m
|
|
TCF-10N
|
10N・m
|
1.019kgf-m
|
|
TCF-20N
|
20N・m
|
2.039kgf-m
|
|
TCF-50N
|
50N・m
|
5.099kgf-m
|
|
TCF-100N
|
100N・m
|
10.19kgf-m
|
|
TCF-200N
|
200N・m
|
20.39kgf-m
|
|
TCF-500N
|
500N・m
|
50.99kgf-m
|
|
TCF-1000N
|
1000N・m
|
101.9kgf-m
|
|
TCF-2000N
|
2000N・m
|
203.9kgf-m
|
|
TCF-5000N
|
5000N・m
|
509.9kgf-m
|
技术特点：

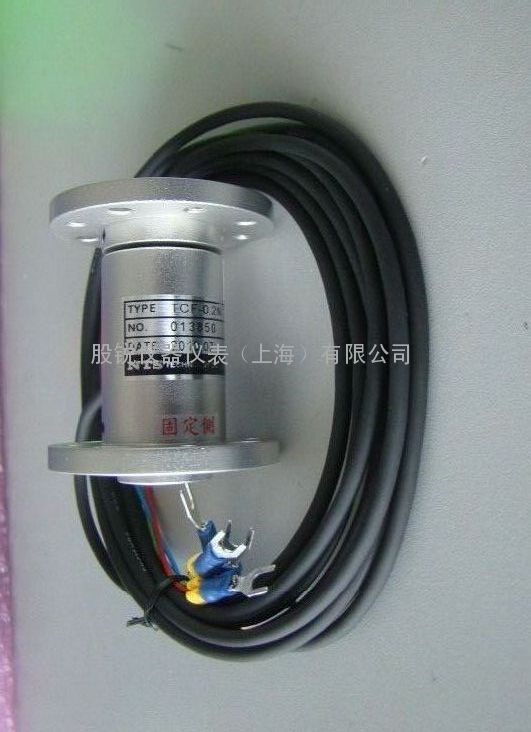

日本NTS扭力传感器TCF，日本NTS扭矩传感器TCF，非动态检测，适合各种静态非旋转扭力检测，主要应用于汽车零部件的扭力，电动螺丝刀的扭力，机器人扭力检测等等。
技术参数：
定格容量 ・・・・・・・・・・・ 0.2N・m～5000N・m
定格出力 ・・・・・・・・・・・ 1mV/V±1％（0.2N・mは0.7mV/V）
非直線性 ・・・・・・・・・・・ 0.3％R.O.（0.2N・m～5N・mは0.5％R.O.）
ヒステリシス ・・・・・・・・・ 0.3％R.O.（0.2N・m～5N・mは0.5％R.O.）
繰り返し性 ・・・・・・・・・・ 0.2％R.O.
推奨入力電圧 ・・・・・・・・・ 10V（0.2N・m、0.5N・mは5V）
大入力電圧 ・・・・・・・・・ 18V（0.2N・m、0.5N・mは10V）
入出力抵抗 ・・・・・・・・・・ 350Ω±1％
絶縁抵抗 ・・・・・・・・・・・ 2000MΩ以上
温度による零点の影響 ・・・・・ ±0.01％R.O./℃
温度による出力の影響 ・・・・・ ±0.01％/℃
許容過負荷 ・・・・・・・・・・ 120％R.C.
出线电缆 ・・・・・・・・ φ10、4芯シールドケーブル3m（500N・m以上）
φ6、4芯シールドケーブル3m（1～200N・m）
φ3、4芯シールドケーブル3m（0.2～0.5N・m）
外形尺寸
|
型式
|
定格容量
|
A
|
B
|
C
|
D
|
E
|
φF
|
φG
|
H
|
I
|
φJ
|
質量
(kg)
|
|
TCF-0.2N
|
0.2N・m
|
61
|
3
|
55
|
5
|
45
|
20
|
48
|
38
|
26
|
2×4-4.5
|
0.32
|
|
TCF-0.5N
|
0.5N・m
|
61
|
3
|
55
|
5
|
45
|
20
|
48
|
38
|
26
|
2×4-4.5
|
0.32
|
|
TCF-1N
|
1N・m
|
61
|
3
|
55
|
10
|
35
|
40
|
80
|
66
|
48
|
2×4-6.5
|
1.2
|
|
TCF-2N
|
2N・m
|
61
|
3
|
55
|
10
|
35
|
40
|
80
|
66
|
48
|
2×4-6.5
|
1.2
|
|
TCF-5N
|
5N・m
|
61
|
3
|
55
|
10
|
35
|
40
|
80
|
66
|
48
|
2×4-6.5
|
1.2
|
|
TCF-10N
|
10N・m
|
61
|
3
|
55
|
10
|
35
|
40
|
80
|
66
|
48
|
2×4-6.5
|
1.2
|
|
TCF-20N
|
20N・m
|
61
|
3
|
55
|
10
|
35
|
40
|
80
|
66
|
48
|
2×4-6.5
|
1.2
|
|
TCF-50N
|
50N・m
|
61
|
3
|
55
|
10
|
35
|
40
|
80
|
66
|
48
|
2×4-6.5
|
1.2
|
|
TCF-100N
|
100N・m
|
61
|
3
|
55
|
10
|
35
|
40
|
80
|
66
|
48
|
2×4-6.5
|
1.3
|
|
TCF-200N
|
200N・m
|
86
|
3
|
80
|
15
|
50
|
40
|
98
|
78
|
58
|
2×6-10.5
|
2.2
|
|
TCF-500N
|
500N・m
|
130
|
5
|
120
|
20
|
80
|
60
|
118
|
95
|
58
|
2×6-10.5
|
4.6
|
|
TCF-1000N
|
1000N・m
|
136
|
3
|
130
|
20
|
90
|
60
|
146
|
115
|
75
|
2×6-14
|
6.6
|
|
TCF-2000N
|
2000N・m
|
146
|
3
|
140
|
25
|
90
|
60
|
166
|
130
|
88
|
2×8-18
|
10.1
|
|
TCF-5000N
|
5000N・m
|
176
|
3
|
170
|
35
|
100
|
60
|
197
|
155
|
98
|
2×12-17
|
18.0
|
|
