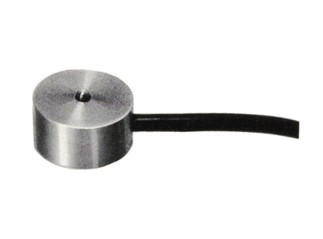

主に取り付けスペースがないときに利用されるロードセルで、小型ながら高容量まで製作可能であり、しかも高精度で安定した測定が出来ます。

外形寸法の変更も可能で、被服、人間工学、ロボット等に幅広く使用されています

型式 定格容量

LCS-10N 10N 1.019kgf

LCS-20N 20N 2.039kgf

LCS-50N 50N 5.099kgf

LCS-100N 100N 10.19kgf

LCS-200N 200N 20.39kgf

LCS-500N 500N 50.99kgf

LCS-1KN 1kN 101.9kgf

仕　　様

--------------------------------------------------------------------------------

定格容量　・・・・・・・・・・・　10N～1kN

定格出力　・・・・・・・・・・・　約1mV/V（10N～50Nは約0.5mV/V）

非直線性　・・・・・・・・・・・　0.5％R.O.

ヒステリシス　・・・・・・・・・　0.5％R.O.

推奨印加電圧　・・・・・・・・・　5V

許容印加電圧　・・・・・・・・・　10V

入出力抵抗　・・・・・・・・・・　350Ω

許容過負荷　・・・・・・・・・・　120％R.C.

ケーブル　・・・・・・・・・・・　φ3、4芯シールドケーブル3m

質量　・・・・・・・・・・・・・　約135g（ケーブル含む）

寸　法　表

--------------------------------------------------------------------------------

型式 定格容量 φA B C φD

LCS-10N 10N 16 12 2 2.5

LCS-20N 20N 16 12 2 2.5

LCS-50N 50N 16 12 2 2.5

LCS-100N 100N 20 11.5 2 2.5

LCS-200N 200N 20 11.5 2 2.5

LCS-500N 500N 20 11.5 2 2.5

LCS-1KN 1kN 20 11.5 2 2.5
