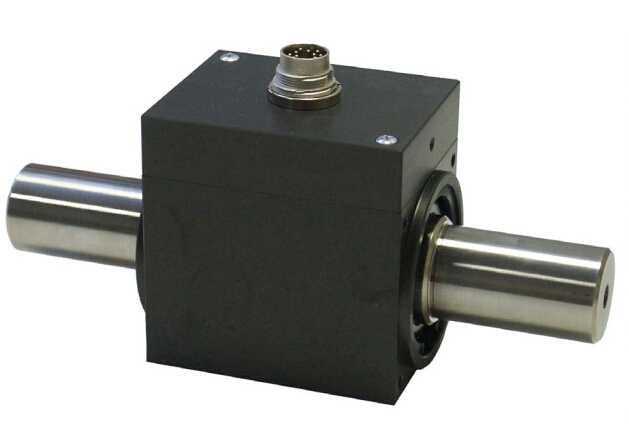

| DRFL-I…VIII扭矩传感器 |
| 发布人：admin 发布时间：2015-08-03 |
|
|
|
技术参数
|
DRFL-I...VIII
|
|
扭矩量程：
|
0.05/0.1/0.2/0.5/1/2/5/10/20/30/50/100/150/200/
300/500/1K/1.3K/1.5K/2K/3K/4K/5K/10K/15K/20K Nm
|
|
精度：
|
0.1%(满量程)
|
|
扭矩信号输出：
|
0～±10Vdc，内部阻抗100Ω
10KHz±5KHz （"-036"选项）
4～20mA（需配外置变送器）
|
|
转速测试选项"-n"：
|
60个脉冲/转，开路集极
内部上拉 10KΩ,5VTTL
外部上拉 大24Vdc/20mA
内部上拉高转速：10,000RPM*
外部上拉高转速：37,000RPM*
|
|
转角测试选项"-w"：
|
2×360个脉冲/转，AB相称90°相位差，开路极集
内部上拉 10kΩ,5VTTL
外部上拉 大24Vdc/20mA
内部上拉高转速:3,000RPM*
外部上拉高转速:15,000RPM*
|
|
温度：
|
运行温度:0~60℃
温度补偿:5~45℃
|
|
防护等级：
|
IP40 DIN 40050
|
|
供电：
|
12Vdc±10%/160mA
|
|
安装方式：
|
无键圆轴
部分量程具有带键选项"-k"
|
|
|
|
|
|
|
|
|
