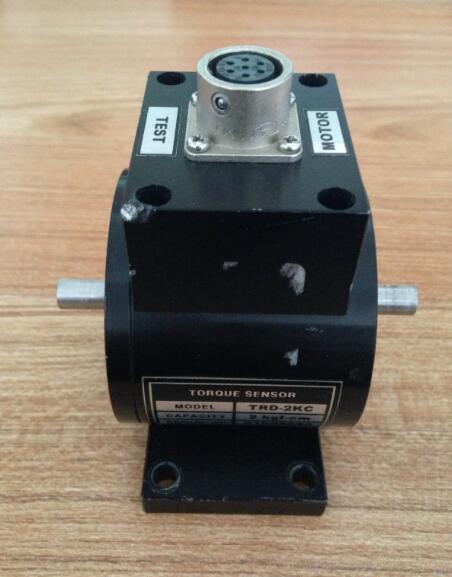

| 韩国DACELL扭矩传感器TRD-2KC |
| 发布人：admin 发布时间：2015-08-05 |
|
|
 TRD 扭矩传感器 韩国DACELL ◦测量连续、旋转扭矩. ◦铂金涂层可以保证长期信号稳定，高度 ◦适合大部分工业设备 ◦适用于自动零部件，如离合器、制动器、变速器等测试设备选项 : 安装支架
TRD 扭矩 传感器 韩国DACELL 的详细介绍
TRD 扭矩 传感器 韩国DACELL
|
-
测量连续、旋转扭矩.
-
铂金涂层可以保证长期信号稳定，高度
-
适合大部分工业设备
-
适用于自动零部件，如离合器、制动器、变速器等测试设备
-
选项 : 安装支架
|
|
PDF下载
|
|
|
|
|
|
|
|
规格
|
参数值
|
额定量程(R.C)
|
2, 5, 10, 20, 30, 50(kgt-cm), 1, 2, 3, 5, 10, 20, 50, 100, 200, 500, 1000, 2000(kgf-m)
0.196, 0.490, 0.981, 1.961, 2.942, 4.903, 9.807, 19.61, 29.42, 49.03, 98.07, 196.1, 490.3, 980.7(N-m)
1.961, 4.903, 9.807, 19.61(kN-m)
|
|
额定输出(R.O)
|
1.5mV/V±1%(2㎏f-cm??5kgf-m:1mV/V)
|
|
非线性
|
0.3% R.O.
|
|
滞后
|
0.3% R.O.
|
|
重复性
|
0.2% R.O.
|
|
可用电压
|
10 VA
|
|
阻抗
|
350Ω±5%
|
|
绝缘阻抗
|
200㏁
|
|
额定输出温度影响
|
0.3% R.O / 10℃
|
|
零点平衡温度影响
|
0.2% Load / 10℃
|
|
安全过载
|
120% R.C
|
|
导线长度
|
φ7.4 core cable 3m
|
|
|
|
|
|
型号
|
量程
|
A
|
B
|
C
|
D
|
E
|
F
|
φG
|
φH
|
I
|
J
|
K
|
φL
|
M
|
R
|
R.P.M
|
|
TRD-2KC
|
2kgf-cm
(0.196N-m)
|
84
|
16
|
52
|
12
|
42
|
32
|
8
|
60
|
34
|
65
|
76
|
5.5
|
8
|
1
|
6000
|
|
TRD-5KC
|
5kgf-cm
(0.490N-m)
|
84
|
16
|
52
|
12
|
42
|
32
|
8
|
60
|
34
|
65
|
76
|
5.5
|
8
|
1
|
6000
|
|
TRD-10KC
|
10kgf-cm
(0.981N-m)
|
84
|
16
|
52
|
12
|
42
|
32
|
8
|
60
|
34
|
65
|
76
|
5.5
|
8
|
1
|
6000
|
|
TRD-20KC
|
20kgf-cm
(1.961N-m)
|
84
|
16
|
52
|
12
|
42
|
32
|
8
|
60
|
34
|
65
|
76
|
5.5
|
8
|
1
|
6000
|
|
TRD-30KC
|
30kgf-cm
(2.942N-m)
|
84
|
16
|
52
|
12
|
42
|
32
|
12
|
60
|
34
|
65
|
76
|
5.5
|
8
|
1.5
|
6000
|
|
TRD-50KC
|
50kgf-cm
(4.903N-m)
|
84
|
16
|
52
|
12
|
42
|
32
|
12
|
60
|
34
|
65
|
76
|
5.5
|
8
|
1.5
|
6000
|
|
TRD-1K
|
1kgf-m
(9.807N-m)
|
90
|
16
|
58
|
12
|
46
|
32
|
18
|
72
|
41
|
80
|
94
|
6.5
|
8.5
|
5x5
|
6000
|
|
TRD-2K
|
2kgf-m
(19.61N-m)
|
90
|
16
|
58
|
12
|
46
|
32
|
18
|
72
|
41
|
80
|
94
|
6.5
|
8.5
|
5x5
|
6000
|
|
TRD-3K
|
3kgf-m
(29.42N-m)
|
90
|
16
|
58
|
12
|
46
|
32
|
18
|
72
|
41
|
80
|
94
|
6.5
|
8.5
|
5x5
|
6000
|
|
TRD-5K
|
5kgf-m
(49.03N-m)
|
180
|
42.5
|
95
|
35
|
64
|
50
|
18
|
80
|
46
|
80
|
100
|
7
|
12
|
5x5
|
6000
|
|
TRD-10K
|
10kgf-m
(98.07N-m)
|
180
|
42.5
|
95
|
35
|
64
|
50
|
18
|
80
|
46
|
80
|
100
|
7
|
12
|
5x5
|
6000
|
|
TRD-20K
|
20kgf-m
(196.1N-m)
|
220
|
55
|
110
|
45
|
100
|
84
|
32
|
100
|
63
|
98
|
115
|
7
|
12
|
10x8
|
4000
|
|
TRD-50K
|
50kgf-m
(490.3N-m)
|
220
|
55
|
110
|
45
|
100
|
84
|
32
|
100
|
63
|
98
|
115
|
7
|
12
|
10x8
|
4000
|
|
TRD-100K
|
100kgf-m
(980N-m)
|
280
|
80
|
120
|
69
|
120
|
98
|
47
|
100
|
66
|
124
|
148
|
8.5
|
15
|
12x8
|
4000
|
|
TRD-200K
|
200kgf-m
(1.961KN-m)
|
280
|
80
|
120
|
69
|
120
|
98
|
47
|
100
|
66
|
124
|
148
|
8.5
|
15
|
12x8
|
4000
|
|
TRD-500K
|
500kgf-m
(4.903KN-m)
|
390
|
130
|
130
|
100
|
126
|
100
|
90
|
172
|
101
|
154
|
180
|
11
|
20
|
25x14
|
2000
|
|
TRD-1000K
|
1000kgf-m
(9.807KN-m)
|
390
|
130
|
130
|
100
|
126
|
100
|
90
|
172
|
101
|
154
|
180
|
11
|
20
|
25x14
|
2000
|
|
TRD-2000K
|
2000kgf-m
(19.61KN-m)
|
440
|
150
|
140
|
120
|
148
|
110
|
115
|
210
|
130
|
190
|
228
|
13
|
23
|
32x18
|
2000
|
|
|
|
|
|
|
|
|
|
|
