一、产品概要

通过USB连接电脑进行设定及数据管理。一键按键, 简约至极。

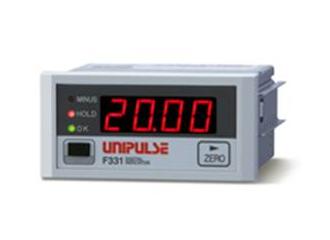

F331是处理电阻应变式传感器信号的测力控制仪表。可用于负载、压力、扭矩、位移等测量。外观小巧简约，功能丰富充实。备有OK/NG判断及保持功能, 是性价比较高的一款测力仪表。USB接口置于面板，特别方便数据传输。

二、产品特点

■OK/NG判断功能（上下限比较）

上下限比较，可输出判断结果

输出（2点）：从OK・NG・HH・HI・LO・LL中选择

■      保持功能

通过A/D变换速度300次/秒进行跟踪保持（采样值，峰值，谷值，峰-谷值）

■接口丰富

USB标准装备。此外可选择BCD输出、D/A转换器（电流输出）、RS-485（Modbus-RTU・UNI-Format）、RS-232C接口等选件。

■      专用电脑应用程序

随机备有专用电脑管理软件。通过电脑可设定F331各项参数、读取测定数据，进行分析和管理。

三、功能特点

可与电脑连接实现设备嵌入或进行仪表设定和数据管理。

（1）嵌入设备时

进行初始设定及校准。可看波形数据进行设定，步骤简洁，操作方便。正常使用后即无需电脑连接。

■初始设定・校准

可读取及改写设定参数以及进行校准。

■检查波形状态

输入信号以波形显示。

看波形就容易判断上下限比较、保持功能状态等外部输出的调整。

（2）长期实验等场合需要数据分析时

连接电脑的状态下可读取、保存测定数据。

可记录测定数据、状态（上下限、保持）等大10000次的数据。

通过OK/NG判断, 可确认判定结果。

（3）NG判断时

通过比较OK波形和NG波形,可探究原因。

四、主要用途

适合于各种压装、咬合等场合，监测控制压力负载工程、判断自动设备工程、试验机、 生产线的品质管理。

五、技术参数

（1）模拟部分

传感器激励电压：DC2.5V±10%，输出电流 30mA以内

（DC5V±10%　输出电流 30mA以内）（需要订购时指定）

信号输入范围：－3.0～＋3.0mV/V

等价输入校准范围：＋0.5～＋3.0mV/V

等价输入校准误差：0.1%FS以内(输入0.5mV/V时)

精度：  非直线性　：0.02%/FS 以内(输入3 mV/V时)

零点漂移　：0.5μV/℃ RTI 以内

增益漂移　：0.01％/℃以内

A/D转换器：速度　：300次/秒

分辨率　：24bit（二进制）

保持功能：采样值，峰值，谷值，峰-谷值

（2）显示部分

显示器：14.2mm字高， 7段红色LED数字显示（4位）

显示值：数值4位，指示值 －9999～9999（负号位于高位、用状态灯显示）

小数点：显示位置可选（8.888、88.88、888.8、8888）

显示项目：状态显示：3个指示灯，红色LED 2个（MINUS、HOLD），绿色LED 1个（OK）

显示刷新率数：5、10、20次/秒 可选择

（3）设定部分

设定方法：由USB通过随机专用计算机应用程序设定

数据保存：使用非易失性RAM（NOVRAM）保存

按键开关：ZERO置零

设定项目：校准：零点校准/量程校准（实际载荷校准、等价输入校准）、小数点位置、指示器ID、

传感器ID、上上限、上限、下限、下下限、滞后、数字偏移、零点附近、上下限比较模式、

移动平均滤波器、数字低通滤波器※、保持模式、 零键有效/无效、显示刷新率、外部输出选择（输出选择1、输出选择2）、BCD输出模式、BCD数据更新速率、BCD外部输出选择（输出选择1、输出选择2）、D/A输出模式、D/A零点输出、D/A全量程、RS-485通信模式、RS-485接口设定（波特率、字符长度、奇偶校验位、停止位、终止符）、 RS-485 ID、RS-485发送延迟时间、RS-232C通信模式、RS-232C接口设定（波特率、字符长度、奇偶校验位、停止位、终止符）、设定值LOCK（485/232）、校准值LOCK（485／232）

※从 3、6、12 Hz 中选择

（4）外部信号

比较输出（2点）、 保持/判断输入、数字调零输入

（5）接口

USB接口

BCD并行数据输出接口（漏型）（选件）

D/A转换器接口（电流输出）（选件）

RS-485通信接口（Modbus-RTU、UNI-Format）（选件）

RS-232C通信接口（选件）

（6）一般性能

电源电压：DC24V(±15%)

消耗功率：6W max

突入电流（参考值）：0.7A、18msec：DC24V平均负载状态

使用条件：使用温度范围:－10～＋40℃；保存温度范围－40～＋80℃

湿度:85%RH以下(无凝露)

外形尺寸：96(W)×48(H)×132.5(D)(mm)　(不含凸起部分)

面板开孔尺寸：92×45(+1-0)　(mm)

重量：约550g

（7）随机附属品

快速入门手册：　1

BCD输出用插口(装配BCO输出选件时)：　1

短路片(装配RS-485选购件时)：　1

六、选购件

BCO：BCD并行数据输出接口（漏型）

DAI：D/A转换器接口（电流输出）

485：RS-485通信接口（Modbus-RTU、UNI-Format）

232：RS-232C通信接口

七、其他选购件

CN51：BCD输出用插口

TSU03：避雷模块DC用
