通过波形显示可以将数字指示较难观察到的物理变化量,在视觉上可以直观的查看和确认。
F381A可以通过电阻应变式载荷传感器和位置变化的位移传感器组合使用,测量各种物理力、压强及扭矩等物理量,并可波形显示的动态测力仪表。
通过波形显示可以将传统数字显示较难观察到的物理变化量,在视觉上可以直观查看并确认。
每秒4000次的高速处理能力,使微小的数值变化也能得到及时反映,F381A还具有上下限比较功能、各种保持功能和判定功能,这些功能使其在生产控制管理、自动仪器、试验机等各个方面得到广泛的应用。
产品特点:
一、高清液晶触摸式显示屏
在液晶触摸式显示屏上直接操作,使各项设定变简单易行。
二、出色的操作性
可将不常规设定项目自动锁定,按照事先设计好的设定顺序显示,大大提高操作的便利性。
三、测定数据可保存在SD卡上
测定的数据或者是设定参数可以保存在SD卡上。这些数据对于全部产品的生产品质保证或者是设备初次调试、产生故障时的原因分析及改善等有非常重要的意义。数据可以转换为简单的CSV格式(Excel),便于数据编辑。
四、+COM/-COM共用,Source Type/Sink Type订购时可选
输入形式可以选择+COM/-COM共用形式,输出形式可以选择Source Type/Sink Type。便于连接所需的PLC等各种外部仪器。
五、每秒4000次的高速处理能力
具有每秒4000次处理的高速A/D转化・高速CPU处理器,即使是非常微小的传感器输入信号变化也都能够及时扑捉到。
六、丰富的通讯接口
具有各种网络通讯接口。从Ethernet,RS-232c开始到Omron的DeviceNet、三菱的CC-link等,可实现现场的各种PLC无缝连接。
七、波形比较及保持功能
通过测量波形的比较功能、各种保持功能可进行过程结果是否合格的判定,满足各种现场实际应用。
(1)波形比较功能
将区间的设定波形的上下限理想波形与实际测定的波形进行比较。只要有一个力点超过了设定的上下限波形也将判断为NG(不良品),避免了特殊点以外难以准确判断与否合格的问题。
<靠前基准,靠后基准>
对于测定波形,设定的上下限理想波形可以选择为靠前基准或靠后基准方式。即使测量的工件形状不一致的时候也可以进行准确的判定。
<相对移动>
对于测定的波形来说,设定波形的上下限可以做相对的移动。而且如果将位移或者时间作为基准点设定时,可以利用测定波形基准点的负荷使设定波形做相对的移动。
(2)各种保持功能
将检测波形分割为测定区间,可以任意切换选择各种保持功能(采样‧峰值‧谷值‧P-P‧相对峰值‧相对谷值‧拐点)并进行独立的判断。可以根据区间任意指定上限值、下限值、保持的模式种类等。通过对压入刚刚开始的异常作为峰值保持,将压入到底之前的负荷作为拐点保持,可以作出对同一个工序多点进行是否合格的判断。
(3)位移脉冲输入方式是标准配置
用于进行位移传感器和应变式传感器的2种输入方式的平面波形比较&保持。可以在X轴上连接位移电压输入或脉冲输入,Y轴上应变式载荷传感器。对于冲压机的因为加压时间的变化情况时,由于工件的不规则引起的组装时间的不均等变化,以时间为压入管理无法准确判断时,位移参考就非常有效果。
※ X轴什么也不连接的时候,可以进行波形比较&保持。
※ 电压输入是选件
(4)比较结果显示
波形比较功能及各项保持功能的比较结果可以查阅确认。(近40数据)

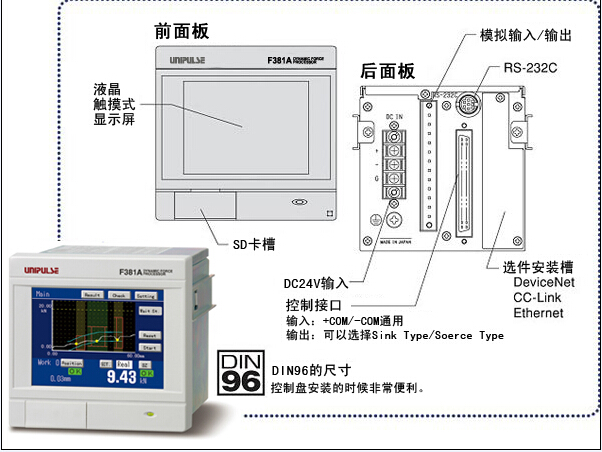

一览表示和个别表示的二个画面可以切换选择浏览。 nd:w�s’<ج� �� e=’color:#505050′>七、波形比较及保持功能 通过测量波形的比较功能、各种保持功能可进行过程结果是否合格的判定,满足各种现场实际应用。 八、各部分的名称和功能

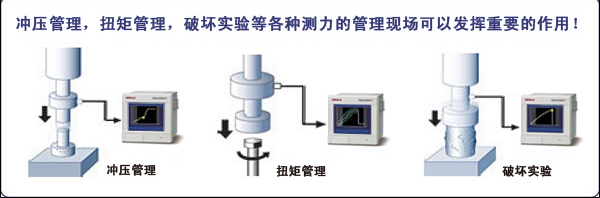

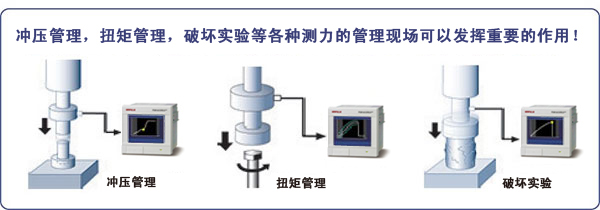

九、应用案例
十、技术参数
(1)载荷传感器输入部分(电阻应变式载荷传感器):
传感器激励电压:DC10V或者是2.5V±10% (出厂默认:2.5V),输出电流:30mA以内
信号输入范围:-3.0mV/V~+3.0mV/V
零点调整范围:-3.0mV/V~+3.0mV/V(数字演算的自动调整方式)
等效输入校正范围:-3.0mV/V~-0.5mV/V +0.5mV/V~+3.0mV/V
等效标定范围:0.1%/FS以内
负载校正范围:-3.0mV/V~+3.0mV/V
(约-0.005mV/V~+0.005mV/V时不可校正)
精度:非线性 :0.02%/FS ±1digit以内(3.0 mV/V输入时)
零点漂移 :0.5μV/℃ RTI以内
量程漂移 :0.01%/℃以内
模拟滤波:低通滤波(-6dB/Oct),可10、30、100、300HZ选择
A/D转换器:速度 :4000次/秒
分辨率 :24bit(二进制)
有效分辨率 :3.0mV/V时约等于1/30000
模拟电压输出:输出电平 :输入1mV/V时约等于2V
阻抗:2kΩ以上
(2)位移用传感器输入部分
标准:脉冲式输入(集电极开路),
选购件:脉冲式输入(总线驱动『LDI』)
大输入频率:50kHz
内部计数范围:约1.000.000
编码器:输出 :2相(A.B信号输出)
单相输出也可以对应(使用A相输入时,所有脉冲信号向正的方向计数)
输出端回路参数(标准) :
集电极开路(NPN型,Vceo=30V以上 Ic=30mA以上)
输出端口回路参数(LDI) :RS-422基准
(3)位移用传感器输入(选购件:电压输入『VIN』)
信号输入:-5V~+5V
输入阻抗:约10MΩ
零点调整范围:-5V~+5V(数字演算的自动调整方式)
等效输入校正范围:-5V~-1V +1V~+5V
等效输入校正误差:0.1%/FS以内
负载校正范围:-5V~+5V
(约-0.01V~+0.01V时不可校正)
精度: 非线性 :0.02%/FS ±1digit以内(5V输入时)
零点漂移 :50µV/℃RTI以内
量程漂移 :0.02%/℃以内
模拟滤波:低通滤波(-6dB/Oct),可10、30、100、300HZ选择
A/D转换器:速度 :4000次/秒
分辨率 :24bit(二进制)
有效分辨率 :5V时约等于1/30000
(4)显示部分
显示器:TFT彩色液晶显示板模块
显示区域 :71(W)×53(H) mm
像素点构成 :320×240dot
显示值:负载 :-9999~+9999
位移 :-9999~+32000
小数点 :显示位置可以从以下选择0.000,0.00,0.0,0
显示次数:固定3次/秒
(5)设定部分
设定方法:用液晶触摸屏操作设定
设定值的保存:NOV RAM(非易失性存储器),锂电池保存的C-MOS RAM
(6)输入/输出部分
输入信号:16点
输入形式 : +COM/-COM共用
晶体管连接的时候,+COM是NPN的输出形式(SINK),-COM是PNP的输出(Source)连接。
ON电压 : 12V以上 OFF电压:3V以下 24V负载时:约5mA
绝缘方式 : 光电耦合
输出信号:16点
输出信号:可以选择Source/Sink(Source Type是选购件:『ISC』)
信号On的时候,晶体管输出为On。
连接PLC等输入模块时,Sink Type同+COM,Source Type同-COM连接
额定电压:30V 额定电流:30mA
绝缘方式:光电耦合
(7)接口
RS-232C通讯接口:开始/停止系统
波特率1 200bps~38400bps
所有数据都可以读出,写入
所有的比较波形都可以读出,写入
测定波形,判断点都可以读出,写入
(8)选购件 (除SD卡外,ODN,CCL,ETN三者之间只能选择安装一个接口 )
脉冲输入(总线驱动器)『LDI』:可选同接触式、过电流式、远红外线式等RS-422标准的总线驱动器连接
电压输入『VIN』:可以同大 ±5V的电压输出式传感器连接
SD卡『SDC』:能够保存和恢复所有的设定参数
能够保存和恢复所有的比较波形
能够自动保存测定波形和判断点
※选购附带的SD卡是1G容量
I/O SOURCE板『ISC』:输出格式:Source Type
PLC等的输入模块能够连接-COM
Devicenet接口『ODN』:能与OMRON的Devicenet总线设备无缝连接
能够读出,写入所有的设定参数
能够读出,写入所有的比较波形
能够读出测定波形,判断点
CC-link接口『CCL』:能够与三菱Mitsubishi公司的PLC直接连接
能够读出,写入所有的设定参数
能够读出判断点
Ethernet接口『ETN』:能够读出,写入所有的设定参数
能够读出测定波形,判断点
(9)一般性能
电源电压:DC24V(±15%)
消耗功率:20W max
突入电流:2A,10msec(常温,开始时)
使用条件:使用温度范围: -10℃~+40℃
保存温度范围: -20℃~+60℃
湿度: 85%RH以下(无凝霜)
外形尺寸:96(W)×96(H)×117.3(D)mm(不含凸起部分)
安装尺寸 92×92(+1-0)mm
重量:约1.0kg
适合CE标准:EMC指令 EN61326-1
十一、选购件
LDI:脉冲输入(总线驱动式)
VIN:电压输入
ISC:I/OSOURCE板
SDC:SD卡槽(SD卡1GB附带)
ODN:DeviceNet接口
CCL:CC-link接口
ETN:Ethernet接口
十二、其他选购件
DTC1:F381A用case (AC电源附)
SD1G:SD卡1GB
SD2G:SD卡2GB
SD-ADP:SD卡读写器
CA81-232X:miniDIN-D-Sub9P屏蔽线1.5m
CN52:FCN系列I/O转换头(带封盖口)
CN57:FCN系列I/O转换头(带斜封盖口)
CN60:RS-232C用圆头DIN8p接头
CN71:CC-Link用转换头
CN81:模拟输入/输出转换头端子
CND01:DeviceNet用转换头
GMP96×96:橡胶支撑
TSU03:避雷模块DC用
|
