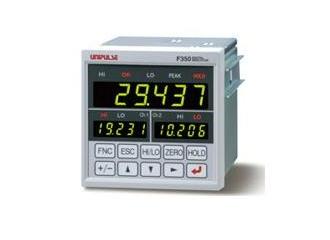

一、产品概要

计测总重、差值、平衡等场合时的选择

可以连接二路（2ch双通道）电阻应变式传感器输入的测力仪表。内置ch1+ch2（加），ch1-ch2（减）演算功能，是总重、差值、平衡等计测的合适仪表。DIN96的小型尺寸，每个通道具有每秒3000次的高速转换，并带有不需要实物校正的等效输入校正（免砝码标定）的实用机型。

二、产品特点

■ （1）二路传感器信号（2ch）输入

对于应变式传感器的2ch输入值，可以演算判断的形式输出。

主显示屏显示演算值，副显示屏显示ch1,ch2的输入值。

■ （2）演算功能

● ch1＋ch2･･･････････ch1的数值和ch2的数值相加

● ch1－ch2･･･････････ch1的数值和ch2的数值相减

● |ch1－ch2|･･････････ch1的数值和ch2的数值的差的值

● 高位选择･････････选择ch1的数值和ch2的数值的相对较大值

● 地位选择･････････选择ch1的数值和ch2的数值的相对较小值

■ （3）具有9点的判断输出功能

● 演算値：HI、OK、LO

● ch1値：HI、LO、警报输出

● ch2値：HI、LO、警报输出

■ （4）各ch每秒3000次的高速采样

内置传感器输入到输出的每秒3000次高速处理能力的高速CPU，

可以准确地扑捉到需要的变化点。（可以切换到每秒300次）

■ （5）数字零点&数字减值

可以用按键操作的方式选择归零。同时也装载有从显示值中减去预先设定值的数字置零功能。

负载无法清零时此功能非常地便利。

■ （6）模拟输出显示（记录仪使用信号）

能够输出在每个ch都有的输入信号的比例电压。

■ （7）滞后性上下限比较功能

上能够使其上下限比较的时机扩大幅度。可以有效的防止各种干扰。

上下限出场时序表（演算值）　只有在ch1,ch2在HI.LO的时候可以使用。

■ （8）各种保持功能

装配有演算值的保持（采样，峰值，谷值，平均值）功能。

能够通过外部信号进行区间的设定。

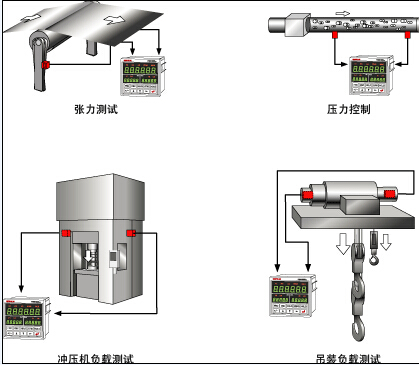

■ （9）应用案例

对负载或者压力进行高速・高精度的管理。

三、技术参数

（1）模拟部分

传感器输入通道数：2路双通道输入(电阻应变式传感器输入)

激励电压：DC10V，2.5V±5%（出厂设定）， 输出电流：60mA以内（2通道合计）

信号输入范围：-3.0～+3.0mV/V

等效输入校正范围：-3.0～-0.5mV/V，+0.5～+3.0mV/V

精度：非线性:0.02%/FS±1digit以内(3.0mV/V输入时)

零点漂移:0.5μV/℃ RTI以内

量程漂移:0.01%/℃ 以内

A/D转换器：速度…300次/秒、3000次/秒可选

分辨率…24bit(二进制)，1mV/V相当于1/10000

模拟滤波：贝塞尔低通滤波（-6dB/oct），3、30、300、1kHz可选

模拟输出（记录仪信号）：输出水平：输入1mV/V大约是 2V ，负载阻抗　：2kΩ以上

（2）显示部分

显示部分：主显示：字高14.6mm,7段绿色LED数字显示（6位）

副显示 ：字高8mm,7段绿色LED数字显示（5位）

显示值： 主显示：5位　±8.8.8.8.8；－99999～＋99999（符号：前一位显示负号）

副显示：5位　±8.8.8.8.8；－99999～＋99999（符号：前一位显示负号）

显示次数：3、6、13、25次/秒可选

状态显示：HI／OK／LO／PEAK／HOLD／HI（ch1）／LO（ch1）／HI（ch2）／LO（ch2）

（3）设定部分

设定项目：工件设定（比较）：演算上限/演算下限/ch1.2上限/ch1.2下限

工件设定（比较/保持）：比较功能选择/比较功能选择/零点附近/滞后/

演算保持功能选择/检测时间/平均值样本次数

系统设定（演算/共通动作）：MD/SI/F功能选择/显示次数

系统设定（ch动作）：数字滤波/模拟滤波/ZT/D/Z同期模式/A/D转换速度切换

校正设定（ch校正）：校正功能选择/零点校正/等效输入校正/实物校正/数字减值/

数字零限度/警报上限/警报下限

系统设定（BCO选购件）：输出数据选择/输出比率/BCD/进制选择

系统设定（232选购件）：通讯模式/通许条件/定义符号

系统设定（DAV/DAI选购件）：输出数据选择/零点量程值/满量程数值

自锁/初始化：设定锁死/键盘自锁/初始化/密码

保持设定：采用，峰值，谷值，平均值，区间设定，（全区间・外部・外部+时间）

（4）外部信号

外部输入信号（4点）：保持区间控制输入/保持解除输入/数字零点1/数字零点2

无电压节点输入回路（-COM Type），Ic＝10mA以下

外部输出信号（11点）上下限比较输出（HI（ch1）・LO（ch1）・HI（ch2）・LO（ch2）・HI（演算）・

OK（演算）・LO（演算）） ／保持终了输出／警报输出（ch1）／警报输出（ch2）／RUN输出

集电极输出开关回路（Sink　Type），Vceo＝30V（max）　Ic＝30mA（max）

接口：SIF: 2线式串口

232: RS-232C通讯接口（选购件）

BCO: BCD输出（选购件）

DAV: D/A电压转换输出（选购件）

DAI: D/A电流转换输出（选购件）

※选购件只能安装一个

（5）一般性能

电源电压：AC100V～240V+10%-15%(自由电源) 50/60Hz

消耗功率：10W max

使用条件：使用温度范围: -10～+40℃；保存温度范围: -40～+80℃

湿度:85%RH以下(无凝霜)

外形尺寸：96(W)×96(H)×138(D) mm(不含凸起部分)

开孔尺寸：92×92+1-0mm

重量：约1.0kg

（6）随机附属品

AC输入电源线（带卡口端子）*　：　1

AC输入电源线转换头　： 1

铁氧磁芯体：　2

BCD输出用接口 （BCD选购件安装时）：　1

小型螺丝刀（D/A选购件安装时）：　1

使用说明书：　1

*日本国内的AC100电源用

四、选购件

BCO：BCD输出

232：RS-232C接口

DAV：D/A电压输出模块

DAI：D/A电流输出模块

五、其他选购件

CA372-I/O：一端带FCN接头前端为散状的3m电缆线

CAAC3P-B3：AC输入电源3m

CAAC3P-CEE7/7-B2：AC输入电源（耐压250V）2m

CN3P-2P：AC输入电源线用3P-2P转换接头

CN34：RS-232C用D-Sub9p接头

CN50：FCN系列I/O接头（带罩）

CN51：BCD输出用接头

CN55：FCN系列I/O接头（带斜罩）

CN81：模拟输出/输入用接头端子
