产品简介:
波形比较功能,型保持功能,位移输入是标准配置,测定的数值或设定参数通过SD卡进行存储,触摸式显示屏使设定操作变得简单易行,每秒4000次高速数字处理。
产品概述:
数字比较难以扑捉到的物理量变化,通过F381波形显示可以在视觉上得到明确的确认。
看着[力]的变化,现场解决问题&各种压力·负载·扭矩等的[能力]管理!

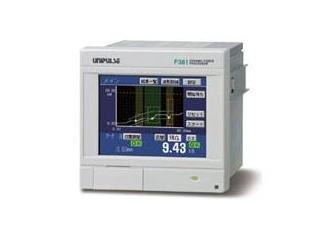

F381是一种通过同电阻应变式传感器的组合使用,测量各种力、压强、扭矩等物理量并显示其波形的动态测力仪表。
高每秒4000次的高速处理能力使细小的数值变化也能得到及时的反映,除了具有上下限比较功能以外,还具有各种保持功能和判定功能,这些功能使其在生产控制管理,自动仪器,试验机等各个方面得到广泛的应用。
液晶触摸式显示屏
直接在液晶触摸式显示屏上操作使设定变得简单易行。
出色的操作性
为了彻底地提高操作的便利性,将不低腰的设定项目自动锁死,按照事先决定好的设定顺序显示
设定数据保存在SD卡上
测定的数据或者是设定参数可以保存在SD卡上。这些数据作为全部产品的生产品质保证或者是设备初次调试,产生故障时的原因分析,改善等有非常重要的意义。数据可以变换为简单的CSV格式,Excel等比较容易编辑。
+COM/-COM共用 Source Type/Sink Type可以选择
输入形式可以选择+COM/-COM共用形式,输出形式可以选择Source Type/Sink Type。能够连接PLC等各种外部仪器。
每秒4000次的高速处理
装配有对传感器输入信号进行每秒4000次处理的高速A/D转化、高速CPU。即使是非常微小的变化也都能够及时的扑捉到。
丰富的通讯接口
准备有各种网络通讯接口。从Ethernet,RS-232c开始到Omron的DeviceNet,三菱的cc-Link等,可实现现场的PLC的无缝连接。
根据波形显示的比较&保持功能
通过测量波形进行合格与否的判定功能。根据实际的应用,同波形比较功能,保持功能等进行组合判定。
波形比较功能
可以比较上下限的设定波形和实际的测定波形。即使有一个地方超过了上下限的设定波形也判断为NG。波形全体作为比较对象,对于不必集中在一点上的应用也可以准确的判断合格与否。
<靠前基准,靠后基准>
对于测定波形,上下限的设定波形可以任意选择为靠前基准或靠后基准。即使测量的工件形状不一致的时候也可以进行准确的判定。
<相对移动>
对于测定的波形来说,设定波形的上下限可以做相对的移动。而且如果将位移或者时间作为基准点设定时,可以利用测定波形基准点的负荷使设定波形做相对的移动。
保持功能
将检测波形分割为测定区间,可以任意切换各种保持功能(采样·峰值·谷值·P-P·相对峰值·相对谷值·拐点)并进行独立的判断。可以根据区间任意指定上限值,下限值,保持的种类等。通过对压入刚刚开始的异常作为峰值保持,将压入到底之前的负荷作为拐点保持,可以作出对同一个工序的复数点的合格与否的判断。
位移输入是标准配置
可以进行位移传感器和应变式传感器的2种输入方式的平面波形比较&保持。可以在X轴上连接电压输入,脉冲输入,Y轴上应变式传感器。这点对于由于冲压机的加压时间的变化,由于工件的不规则引起的组装时间的变化,时间的管理无法对应等各种应用非常有效果。
※X轴什么也不连接的时候,可以进行波形比较&保持。
※电压输入是选件
判断结果显示一览
波形比较功能,保持功能的判断结果可以通过显示一览进行确认。
NG点是使用红色特殊标记出来的。
每一个波形可以设定一个管理号码。
SD卡上面保持的数据可以简单地进行检索,非常方便。

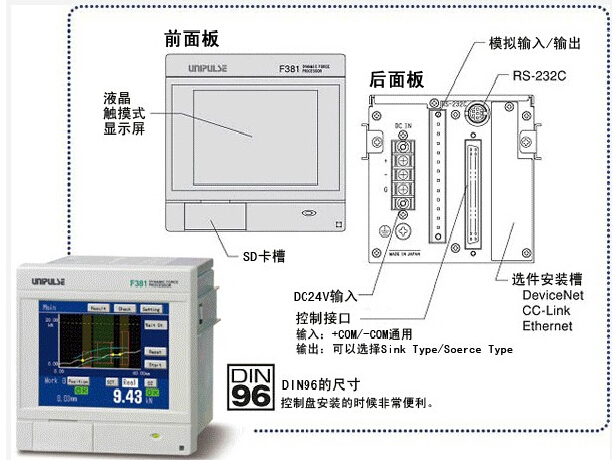

各部分的名称和功能

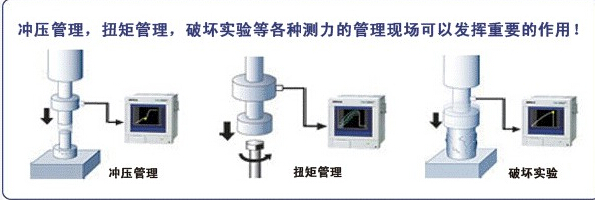

应用案例
|
