（备注）只有F371具有模拟输出的功能

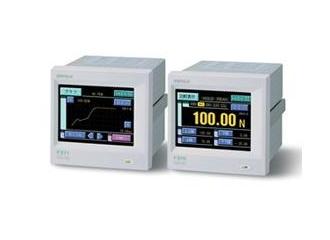

一、产品概要

通过波形显示，可以扑捉到传统数字仪表难以观察到的物理量变化过程。

通过对应变式传感器的微小信号进行放大测量各种力、压强、扭矩的大小，并进行高速处理的计测・控制的经典动态测力仪表。通过采用液晶触摸式显示屏进行波形显示，使产品的视觉效果和操作性能得到了极大的提升。由于具备有20种丰富的波形保持功能，使其极其适合在进行组装生产线，自动加工质量控制管理的筛选机・试验机等领域应用。 现在已经升级到F372&F377，更新了硬件。

二、技术参数

（1）模拟部分

激励电压：DC10V/5V/2.5V(数字调整)， 输出电流120mA以内

4线式(可以连接350Ω的传感器4个)

信号输入范围：-3.0～3.0mV/V

等效输入校正范围：0.5～3.0mV/V

精度：非线性 ：0.02%/FS　±1digit以内(3mV/V输入时)

零点漂移 ：0.5μV/℃ RTI 以内

量程漂移 ：0.01%/℃ 以内

A/D转换器：速度…2000次/秒， 16bit(二进制)

波形保持：追踪，采样，峰值※谷值※P-P※平均值※极大值，极小值，拐点

※有区间设定。区间设定：全区间，外部指定区间，时间指定区间，带触发器时间指定区间

模拟电压输出(F371)：传感器输入成比例的模拟电压（供记录仪应用），

输出水平： 输入1mV/V时约等于2V

模拟输出：D/A接口（选购件）:电压-10～+10V，电流4～20mA

（2）显示部分

显示器：STN彩色LCD(320×240dot)， 显示值±99999

显示单位(F370)：质量 ：kg,g,t ；力 ：N,KN ；压力 ：N/m2,Pa,KPa,MPa,bar

显示单位(F371)：质量 ：kg,Mg,g,mg,μg,t,lb,dyne,ｋdyne,oz,TONNE,%

力 ：N,kN,MN,mN,μN,Nm,kNm,MNm,mNm,μNm,ft-lb,g･cm,kg･m,in･lb,in･OZ

压力 ：Pa,kPa,MPa,GPa,hPa,mPa,μPa,bar,mbar,μbar,mmHg, N/m2,psig,ft･H2O,in･H2O,atm,psia

密度 ：kg/m3,g/cm3,g/ml,g/l,kg/m,mg/m

运动量 ：kgm/s,kgm2/s,kgm2

粘度 ：PaS,mPaS

长度 ：km,m,cm,mm,μm

速度 ：m/s,km/h,m/s2,rpm

流量 ：kg/h,kg/min,kg/s,t/h,t/s,t/min,m3/h,m3/min,m3/s, l/h,l/min,l/s

（3）通讯部分

接口(F371): RS-232C通讯接口, 同步式 　1200bps～19200bps

(4)外部输出/输入部分

外部输出信号：上下限比较输出(HH/HI/OK/LO/LL)､保持终了输出､实时数据输出(SI/F)、

图形绘画输出的时候活动输出（F371）

控制输入信号(F370)：图形START/STOP输入，各种保持(比较，保持)设定值选择输入，

保持控制输入，数字零点输入

控制输入信号(F371)：图形START/STOP输入，各种保持(比较，保持)设定值选择输入，

保持控制输入，数字零点输入，校正值选择输入，画面LOCK输入

（4）接口

F370：SI/F接口，RS-232C接口（选购件），RS-485接口（选购件），DeviceNet接口（选购件），

CC-link接口（选购件），BCD输出（选购件），D/A转换（选购件）

F371：SI/F接口，RS-232C接口（选购件），RS-485接口（选购件），DeviceNet接口（选购件），

CC-link接口（选购件），BCD输出（选购件），D/A转换（选购件）

（5）一般性能

电源电压：AC100V～240V(±10%)　50/60Hz　DC12～24V(±15％)(选购件)

消耗功率(F370)：AC电源:12W；　DC电源:20W max

消耗功率(F371)：AC电源:15W；　DC电源:20W max

使用条件：温度 ： 使用温度范围：0℃ ～ ＋40℃；保存温度范围：－20℃ ～ ＋60℃

湿度 ： 85％RH以下（无凝霜）

外形尺寸：100(W)×96(H)×138(D) mm(不含凸起部分)

开孔尺寸：92×92+1-0mm

重量：约1.0kg

CEA规格：EMC指令 EN61326-1（CLASS A)

安全规格 EN61010-1

（6）随机附属品

使用说明书：1

检查合格证： 1

端子台有卡口(TMEV1.25-3S)： 22（F370）；7（F371）

电源线：1

接头1(FCN-361J024-AU 外部输出输入用街头，F371标配)：1

接头2(TCP8080-01-520 RS-232C用，F371标配)：1

接头3(57-30360，BCD选购件追加时)：1

小型螺丝刀(D/A，RS-485选购件追加时)：1

铁氧体磁芯：1（F370）；2（F371）

三、选购件

BCO：BCD输出

DAC：D/A模块

232※：RS-232C接口

485：RS-485接口

CCL：CC-link接口

ODN：DeviceNet接口

※只有F370可以安装，F371的RS-232C是标配的

四、其他选购件

CAAC3P-B3： AC输入电源3m

CAAC3P-CEE7/7-B2：AC输入电源（耐压250V）2m

TSU01：避雷模块

CVR38：防尘垫

DS400：数据收集器

CA371-I/O：一端带FCN接头前端为散状的3m电缆线 ※F371专用

CA371-232：miniDIN-D-Sub9p屏蔽线2m  ※F371专用
