一、产品概要

能够测量各种压力、压强、扭矩、重量等物理量，这些功能广泛使用在生产控制管理、自动仪器、试验机等各种应用场合

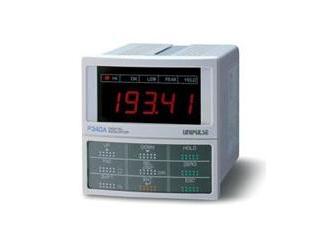

电阻应变式传感器信号处理用测力仪表。能够测量各种压力、压强、扭矩、重量等物理量，这些功能广泛使用在生产控制管理、自动仪器、试验机等各种应用场合。具备有DIN96的小型尺寸、峰值/采样保持功能、上下限比较功能、等效输入校正功能等等，是一款使用方便，价格较低的实用测力仪表。

二、技术参数

（1）模拟部分

激励电压：DC10/2.5V±10%， 输出电流30mA以内

信号输入范围：－3.0～＋3.0mV/V

等效输入校正范围：＋0.5～＋3.0mV/V

等效输入校正误差：0.1%/FS以内(0.5mV/V输入时)

零点调整范围：-2～＋2mV/V

量程调整范围：＋0.5～＋3.0mV/V

小输入分度：1μV/分度count(1mV/V以上的输入时可以保证1/10000精度)

精度：非线性　：　0.02%/FS 以内(3mV/V输入时)

零点漂移　：　0.5μV/℃ RTI以内

量程漂移　：　25ppm/℃ 以内

A/D转换器：速度…100次/秒，16bit(二进制)

模拟滤波：4/10/100/3k Hz可选

峰值保持功能：3mV/V输入时…应答速度:约1kHz(Sin波输入・模拟滤波3kHz时)

高速模拟输出形式：准确度:0.1%FS以下，复位时间:50μs以下

电压输出：传感器输出成比例的模拟电压，输出水平:输入1mV/V大约是2V

SI/F输出：输出数据:显示值，状态

（2）显示部分

显示器：15mm字高，7段绿色LED数字显示（5位），数値:5位±8.8.8.8.8

显示值:-19999～19999，小数点显示位置可以标定时选择

显示项目：状态显示:HI､OK､LOW､PEAK､HOLD红色LED5个

显示次数:从3/6/13/25次/秒中选择

（3）设定部分

设定项目：校正:零点校正/量程校正（实物校正，等效输入校正）

上限値，下限値，上限･下限比较模式，滞后，数字减值，零点附近，数字滤波，模拟滤波，

动态追踪，零点漂移，保持模式，自动打印，保持值打印，LOCK，小分度，显示次数，

激励电压，BCD数据更新比率，RS-232C,D/A输出模块零点设定，D/A输出模块满量程设定

（4）外部信号

外部输入/输出信号：上限继电器(N/O)输出，下限继电器(N/O)输出，数字零点输入，保持输入

接口：SIF:2线式串口

232:RS-232C通讯接口（选购件）

BCO:BCD输出（选购件）

DAV:D/A输出模块（电压输出）（选购件）

DAI:D/A输出模块（电流输出）（选购件）

*选购件只能安装一个

（5）一般性能

电源电压：AC100V～240V+10%-15%(自由电源) 50/60Hz，DC12～24V(±15%)（订货时指定）

消耗功率：15W max

使用条件：使用温度范围: -10～40℃；保存温度范围: -40～+80℃

湿度:85%RH以下(无凝霜)

外形尺寸：96(W)×96(H)×135(D) mm(不含凸起部分)

开孔尺寸：92×92+1-0mm

重量：约0.9kg

（6）随机附属品

AC输入电源线（额定电流12）3m*：　　1

AC输入电源线用3P-2P变换接头*　： 1

小型螺丝刀：　1

传感器电缆线用铁氧磁芯体：　1

AC输入电源线用铁氧体磁芯*：　1

BCD输出用接头（BCD选购件安装时）：　1

使用说明书：　1

*只在AC电源的时候附带

三、选购件

BCO：BCD 输出模块

232：RS-232C通讯接口

DAV：D/A转换模块（电压输出）

DAI：D/A转换模块（电流输出）

四、其他选购件

CAAC3P-B3：AC输入电源3m

CAAC3P-CEE7/7-B2：AC输入电源（耐压250V）2m

CN3P-2P：AC输入电源线用3P-2P转换接头

CN35：RS-232C用D-Sub25p接头

CN21：BCD输出用接头

TSU01：避雷模块

TSU03：避雷模块DC电源
