※D/A转换器，与电压输出，电流输出对应着。
※BCD输出，与Sink Type，Source Type对应着。

一、产品概要

适合冲压、压力、夹紧等负荷测量控制，以及回转体扭矩等的生产线上的品质控制和管理

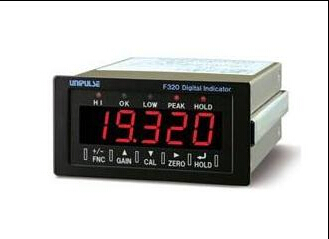

F320是一种DIN96小型尺寸的电阻应变式传感器用的测力仪表。为适合冲压、压力、夹紧等压力负荷控制，以及回转体的扭矩控制等生产线上的品质控制和管理。标配有RS-485（Modbus-RTU），能够非常容易地同PLC、外部显示装置等组合使用，组建各种网络管理系统。

 二、技术参数

（1）模拟部分

激励电压：DC10或者是2.5V±10%（出厂设定的初始值是2.5V），输出电流 30mA以内

信号输入范围：－3.0～＋3.0mV/V

等效输入校正范围：＋0.5～＋3.0mV/V

等效输入校正误差：0.1%FS以内(0.5mV/V输入时)

零点调整范围：－2.0～＋2.0mV/V

量程调整范围：＋0.5～＋3.0mV/V

小输入分度：1μV/分度count（1mV/V以上的输入时可以保证1/10000精度）

精度：非线性　：0.02%/FS以内(3mV/V输入时)

零点漂移　：0.5μV/℃ RTI以内

量程漂移　：25ppm/℃以内

A/D转换器： 速度　：2000次/秒

分辨率　：24bit(二进制)3.0mV/V时约等于1/30000

模拟滤波：贝塞尔低通滤波(-6dB/oct.) 3、10、30、100、300、1kHz可选

峰值保持功能：每秒2000次的数组峰值保持

（2）显示部分

显示器：15mm字高，7段红色LED数字显示（5位）

数値　：5位±8.8.8.8.8（显示器前一位是1或者是无显示）

显示值　：-19999～19999

小数点　：显示位置可以选择（88.888，888.88，8888.8，88888）

显示项目：状态显示　：HI，OK，LOW，PEAK，HOLD　红色LED5个

显示次数　：从3，6，13，25次/秒中选择

（3）设定部分

按键开关：FNC(+/-)，GAIN，CAL，ZERO，HOLD

设定项目：校正:零点校正/量程校正（实物校正，等效输入校正）

＜设定模式1＞：上限值，下限值，上下限比较模式，滞后，数字减值，零点附近

＜设定模式2＞：数字滤波，模拟滤波，动态追踪（时间），动态追踪（幅度），

零点漂移（时间），零点漂移（幅度），保持模式

＜设定模式3＞：设定值LOCK，校正值LOCK，ZERO键有效/无效，HOLD键有效/无效，

小分度，显示次数，小数点位置，激励电压

＜设定模式4＞：RS485通讯条件，RS485ID号码，RS485传输延迟时间，BCD数据更新比率，

D/A输出模块零点设定，D/A输出模块满量程设定，D/A输出模式，密码

（4）外部输入/输出信号

上限继电器输出，下限继电器输出，保持信号输入，数字零点信号输入

（5）接口

RS-485通讯接口（通讯模式Modbus-RTU）

BCD输出接口（Sink Type）（选购件）

BCD输出接口（Source Type）（选购件）

D/A输出模块（电压输出）（选购件）

D/A输出模块（电流输出）（选购件）

（6）一般性能

电源电压: AC100V～240V（+10%-15%）(自由电源）50/60Hz; DC12V～24V(±15%)(订货时指定)

消耗功率; 15W max

突入电流(Typ) AC电源时:1，2msec：AC100V平均负载状态（常温，开始时）

30A，2msec：AC200V平均负载状态（常温，开始时）

突入电流(Typ) DC电源时:4A，25msec：DC12V平均负载状态（常温，开始时）

3A，20msec：DC24V平均负载状态（常温，开始时）

使用条件：使用温度范围:-10～+40℃；保存温度范围-40～+80℃

湿度:85%RH以下(无凝霜)

外形尺寸：96(W)×48(H)×127.3(D)(mm)　(不含凸起部分)

开孔尺寸：92×45(+1-0)　(mm)

重量：0.7kg

（7）随机附属品

AC输入电源线*　：1

终端阻抗：　1

3P-2P变换接头*：　1

BCD输出用接头（BCD选购件安装时）：　1

传感器电缆线用铁氧磁芯体：　1

AC输入电源线用铁氧体磁芯*：　1

F320使用说明书：　1

*　只在AC电源的时候附带

三、选购件

BCO： BCD 输出模块（Sink Type）

BSC：BCD 输出模块（Source Type）

DAV：D/A转换模块(电压输出)

DAI：D/A转换模块（电流输出）

四、其他选购件

CAAC3P-B3：AC输入电源3m

CAAC3P-CEE7/7-B2：AC输入电源（耐压250V）2m

CN3P-2P：AC输入电源线用3P-2P转换接头

CN51：BCD输出用接头

TSU01：避雷模块

TSU03：避雷模块DC电源
