M 系列 - 高交变载荷用应变片
发布人:admin  发布时间:2015-08-23

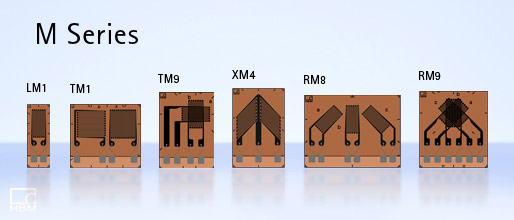

M 系列 - 高交变载荷用应变片

M 系列应变片专门面向 高交变载荷,高应变应用设计,工作温度高达 300 °C。M 系列应变片测量栅丝采用特殊的镍铬合金制成。HBM 可以提供多种几何尺寸,测量栅丝长度和温度响应匹配范围的应变片。

新材料,例如纤维复合材料 提供的强度,但这对应变片来说是一项挑战。在测试中,需要承受更高的交变负载,普通的应变片往往会出现失效的情况。M 系列应变片专门针对这类情况设计,专门用于高强度,高交变载荷的测试。

LM1
直片,带有一个测量栅丝,可进行单方向的应变测量。

TM1

T 型应变花,测量栅丝呈 90° 排列,用于测量拉向或压向应变。

TM9

堆叠 T 型应变花,测量栅丝呈 90° 排列,用于测量拉向或压向应变。

XM4

V 型应变花,测量栅丝呈 45° 排列,用于测量扭转和剪切应力。

RM8

直角应变花,三个测量栅丝呈  0°/45°/90° 排列。用于未知方向的应变测量。

RM9

堆叠应变花,三个测量栅丝呈  0°/45°/90° 排列。用于未知方向的应变测量。.

以上应变片可以采用以下测量栅丝长度:

  • 1.5 mm: 空间狭小,或是需要获得高度选择的测量结果
  • 3 mm: 用于不均匀的材料
  • 6 mm: 用于不均匀材料,空间没有限制
