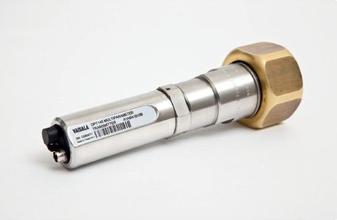

测量参数
|
|
|
露点
压力
温度
|
-50 ... +30 °C (-58 ... +86 °F)
1 ... 10 bar (14.5 ... 145 psi)
-40 ... +80 °C (-40 ... +176 °F)
|
|
|
计算参数
|
|
|
|
标准化为20 °C (68 °F)条
件下的压力值(密度)
|
1 ... 12 bar (14.5…174 psi)
|
|
|
SF6或SF/N2混合密度
根据体积浓度计算的ppm水分值
转化为大气压的露点值
|
0...100 kg/m3
40 ... 40 000 ppm
-65 … +30 °C (-85 ... +86 °F)
|
|
|
性能
|
|
|
|
露点准确度
露点稳定性
温度为23 °C (73.4 °F)时的压力准确度
压力温度依赖性
|
±3 °C (±5.4 °F),参见下图
五年常规漂移小于2 °C (3.6 °F)
±0.4 %全量程
±0.1 %全量程/10 °C (18 °F)
|
|
|
压力稳定性
温度准确度
0 ... 40 °C (+32 ... +104 °F)
-40...80 °C (-40 ... +176 °F)
|
五年常规漂移小于1 %全量程
±0.5 °C (± 0.9 °F)
±1 °C (± 1.8 °F)
|
|
|
密度准确度(高纯SF6,1 ... 10压力)
0 ... 40 °C (+32 ... +104 °F)
|
±1 %全量程
|
|
|
-40 ... +60 °C (-40 ... +140 °F)
常规PPM准确度(5 ... 1000 ppm, 7 bar)
|
±2.2 %全量程
±(7 ppm + 读数15%)
|
|
|
传感器响应时间：
压力响应时间
在温度20 °C 压力1 bar条件下露点响应时间*
63% [90%]
-50 -> -10 °C Tdf
-10 -> -50 °C Tdf
|
< 1 s
5 s [ 10 s]
10 s [ 2.5 min]
|
|
|
*与系统平衡有关的响应时间通常更长一些。
|
|
|
|
工作环境
|
|
|
|
电子器件工作温度
工作压力
相对湿度
被测气体
|
-40 … +60 °C (-40 ... +140 °F)
0 … 50 bar (0…725 psi)
0...100 %
SF6,SF6/N2混合气
|
|
|
输出
|
|
|
|
数字输出
连接器
|
RS-485,非隔离型,维萨拉协议
4针M8型
|
|
|
一般参数
|
|
|
|
传感器
工作电压
|
传感器维萨拉MPS1多参数传感器
15 ... 28 VDC
|
|
|
寒冷温度下(-40 ... -20 °C (-40 ... -4 °F))为20 ... 28 VDC
|
|
|
正常测量过程中的供电电流
自诊断过程中
外壳材质
外壳防护等级
|
20 mA
大脉冲电流300 mA
AISI316L
IP65 (NEMA4)
|
|
|
连续户外使用需采用室外防护罩
|
|
|
储藏温度范围
仅限变送器
运输包装
机械接口
|
-40 … +80 °C (-40 ... +176 °F)
-20 … +80 °C (-4 ... +176 °F)
DILO DN20,ABB Malmkvis,或
阿尔斯通G1/2”兼容型连接头
|
|
|
所有接口均在厂内进行过氦气泄漏检测
|
|
|
尺寸图
重量(包含DILO接头)
|
参见文档B211165EN-A
765克(27.0盎司)
|
|
|
符合EMC标准EN61326-1,控制与实验室用电子测量设备- EMC要求
|
|
|
I工业环境,测试等级
EN/IEC 61000-4-2,静电放电
EN/IEC 61000-4-3,射频场抗干扰性
EN/IEC 61000-4-4,电快速瞬变
EN/IEC 61000-4-5,浪涌
EN/IEC 61000-4-6,感应射频抗干扰性
机械振动
EN/IEC 60068-2-6,Fc正
弦振动
|
8kV导体/15kV空气
10V/m (80MHz-4.2GHz)
±2kV电源与信号
±2kV电源线-地/±1kV信号线-
地和电源线-线
10Vemf功率线,数字
输出
每轴± 6 g, 5-500赫
兹扫描60分钟,3-轴
|
|
|
